ラインモニター

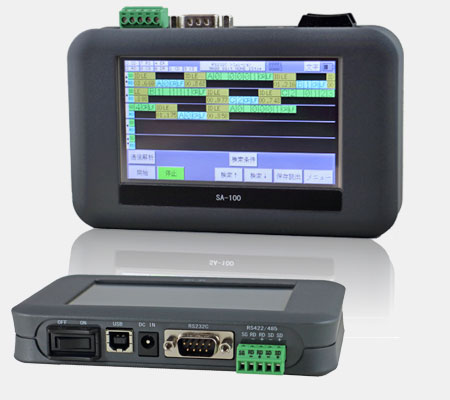

シリアルアナライザー SA-100
シリアル通信用ラインモニター
4.3インチのTFTカラー液晶
操作しやすいタッチパネル方式
RS232C/422/485を標準搭載
シミュレーション機能対応
パソコンソフトも標準装備で低価格
(パソコンリンクソフトは無償でダウンロードできます。)
タッチパネル RS232C/422/485 パソコンリンク
本機は販売終了とさせて頂きました。
有難うございました。

モニターTFT47_2
カラー液晶 & タッチパネル
4.3インチのTFTカラー液晶、タッチパネル方式を採用したことにより、高い視認性と操作性を実現しています。初めての方にも簡単に操作が行えます。
表示モードを変更すれは最大30文字×7段(210文字)表示でき、解析も容易となります。タッチパネルは抵抗式のため、付属のタッチペンを使用すれば手袋操作も可能です。
画面拡大
RS232C-422-485
RS232C & RS422/485対応
標準でRS232C、RS422/485をサポート。
RS232Cはパソコンで良く使用されるDsub9P、RS422/485は容易に配線できる端子台方式を採用。
最高460800bpsにてモニターできます。(*1
1.低価格
専用機は構成部品が多く、どうしてもコスト高になってしまいます。本アナライザーは高機能な最新デバイスを採用することにより部品点数を減らし、 必要な機能のみに絞込みコストを抑えました。

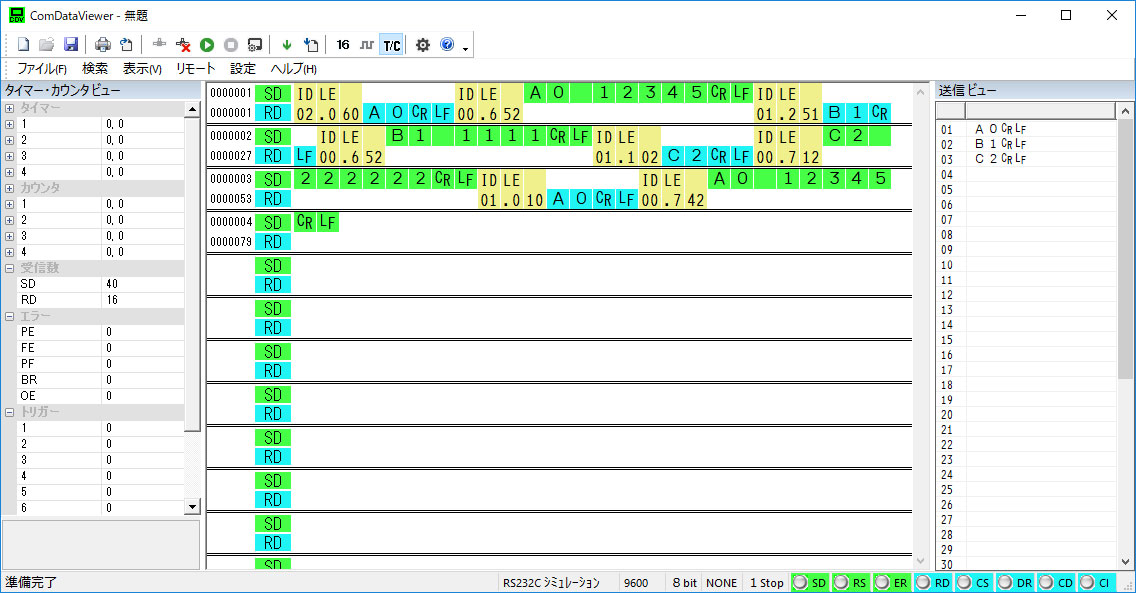

2.パソコンリンクソフト (ComDataViewer)標準付属
ラインモニター パソコンソフト
パソコンリンクソフト(機能制限無し)を標準で付属しました。本ソフトを使用することにより、パソコン内に大容量データの保存が可能となります。
主な機能
・アナライザーのリモート操作
・アナライザー設定の編集、読込、保存
・モニターデータのリアルタイム表示、大容量データの自動保存
・モニターデータの印刷、ファイル出力
・アナライザーのバージョンアップ
本ソフトは無償にて使用できるため、現場で取得したデータを社内や客先と共有することも可能です。
画面拡大

(下記の付属品も含みます)
fuzoku
・タッチペン
・CD-ROM
 (取扱説明書、パソコンリンクソフト収納)
・保証書
ACアダプタ モニターケーブル RS232C
リバース変換器
USBパソコン
リンクケーブル
・収納バッグ(サービス品)

コンパクトサイズ
コンパクト
はがきサイズの150 × 92 × 28mmのコンパクトサイズ。
出張時の持ち運びや、机上での操作も邪魔になりません。

ラインモニタ&シミュレーション
ラインモニター & シミュレーション機能
機器同士の状態を確認するラインモニター機能はもちろん、送信を行うシミュレーション機能にも対応。
シミュレーション時にはあらかじめ登録した送信内容が、画面下部に表示され、間違うことなく送信できます。
送信データは最大50個登録ができ、容易に切り替えることが可能です。
また、登録方法も入力しやすい専用キーが表示され、コード表を見ながら入力する必要がありません。
画面拡大

通信ライン自動通信解析
通信設定自動解析
「何故か通信しない?」このような場合の原因の一つにお互いの通信設定が異なっている場合があります。「通信解析」機能を使用すると、お互いの設定が解析できます。解析の結果、複数の設定が該当する場合は複数表示されます。パソコン型ラインモニターでは困難な、専用機ならではの機能です。
画面拡大
通信ライン日時アイドル
日時、アイドル時間、フレーム表示
時刻、アイドル時間(無通信時間)の表示が可能です。
時刻は年月日 時分秒を表示し、アイドルは0.1、0.01、0.001秒の単位にて表示が可能です。
通常データとは色違いで表示され、見やすくなっています。
「フレーム」表示モードを使用すれは、SD,RD毎に改行した表示も行えます。
画面拡大


制御ライン同時モニタ表示
制御ライン表示
RS232Cの制御ラインRS,ER,CS,DR,CD,CIの全ラインが同時にモニタおよび取込みが可能です。
ラインは「線型」と「塗込型」の2種類のパターンから選択できます。
画面拡大




トリガー
トリガー
設定した条件になると動作するトリガー機能に対応しています。トリガー機能を使用すれば、一定間隔で送信したり、特定条件の発生状況が確認できます。
トリガー条件:
  「文字一致」「エラー発生」「アイドル発生」
  「制御ライン変化」「タイマー」「カウンタ」
トリガー動作:
  「ブザー」「即停止」「遅延時間後停止」「一定時間後停止」
  「保存」「送信」「タイマー」「カウンタ」「トリガー」
トリガーは最大8パターンの設定が可能です。
また、トリガー履歴を使用すれば、発生した日時も容易に把握できます。
2年保証
SA-100 シリアルアナライザー本体は2年保証となります。既にご購入されたお客様も2年保証が適用されます。 2年保証は本体のみとなります。
注意事項
*1)RS232Cシミュレーション時の最大保証スピードは230400bpsとなります。
・SDとRDデータが同一タイミングで受信した場合、正確な順序にて表示できない場合があります。
・通信設定自動解析機能は通信速度が115200bps以下で、データにエラーが無い場合に機能します。
・タッチパネルはアナログ抵抗式です、タッチペンを使用するゲーム機と良く似た操作感となります。タッチパネルは指でも操作できないことはありませんが、付属しているタッチペンのご使用をお勧めします。
・紙媒体のマニュアルは付属しておりません、付属CDROM内のPDFマニュアルをご利用ください。
